Pilares Premoldeados de Hormigón & Infraestructura Eléctrica

PAM1U Acometida Aérea Monofásica

Ver Plano

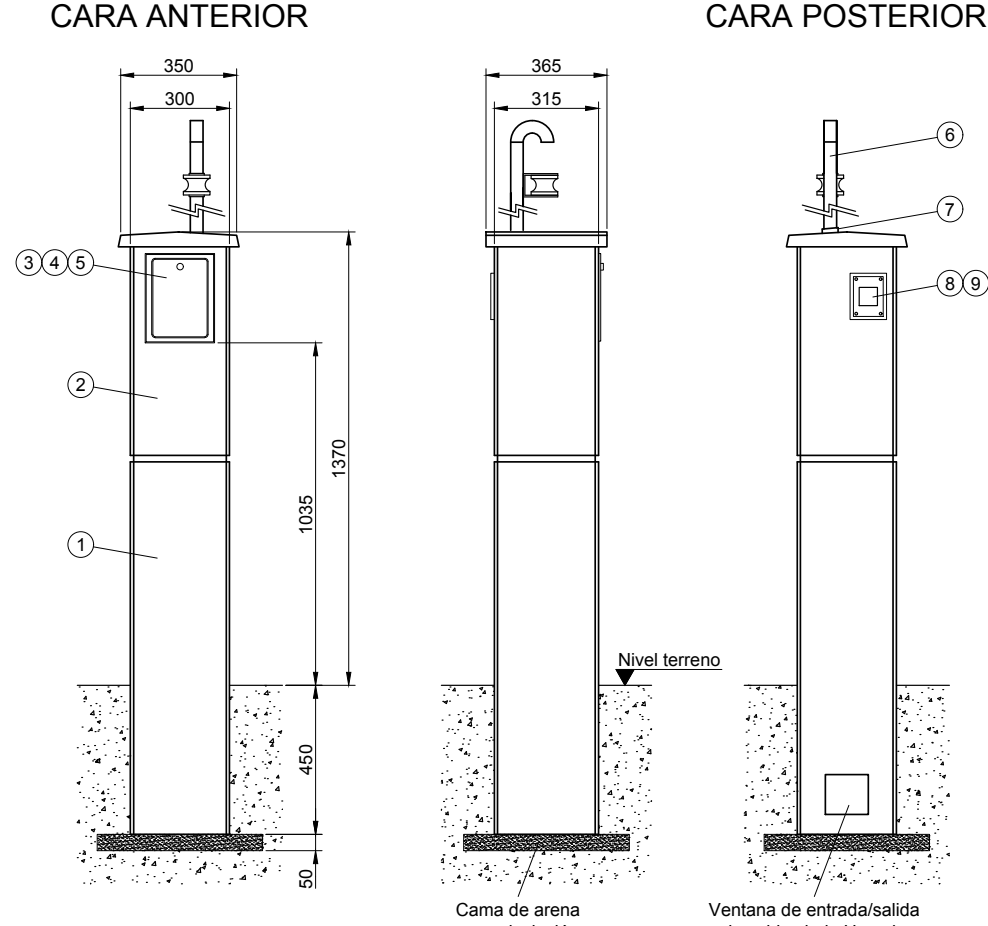

Plano PAM1U (Versión 28/01/19)

Pilar Hormigón Acometida Aérea Monofásica (1 Usuario)

Pilar de hormigón armado premoldeado para acometida aérea monofásica a 1 usuario. Máxima durabilidad mecánica frente a la intemperie y actos vandálicos.

Características Constructivas:

• Dimensiones: 350 mm ancho x 365 mm profundidad
• Altura libre: 1370 mm | Altura medidor: 1035 mm
• Empotramiento: 450 mm + 50 mm cama de arena
• Caño de acometida con pipeta superior y rack con aislador

Ver Plano Consultar

PAM2U Acometida Aérea Monofásica Doble

Ver Plano

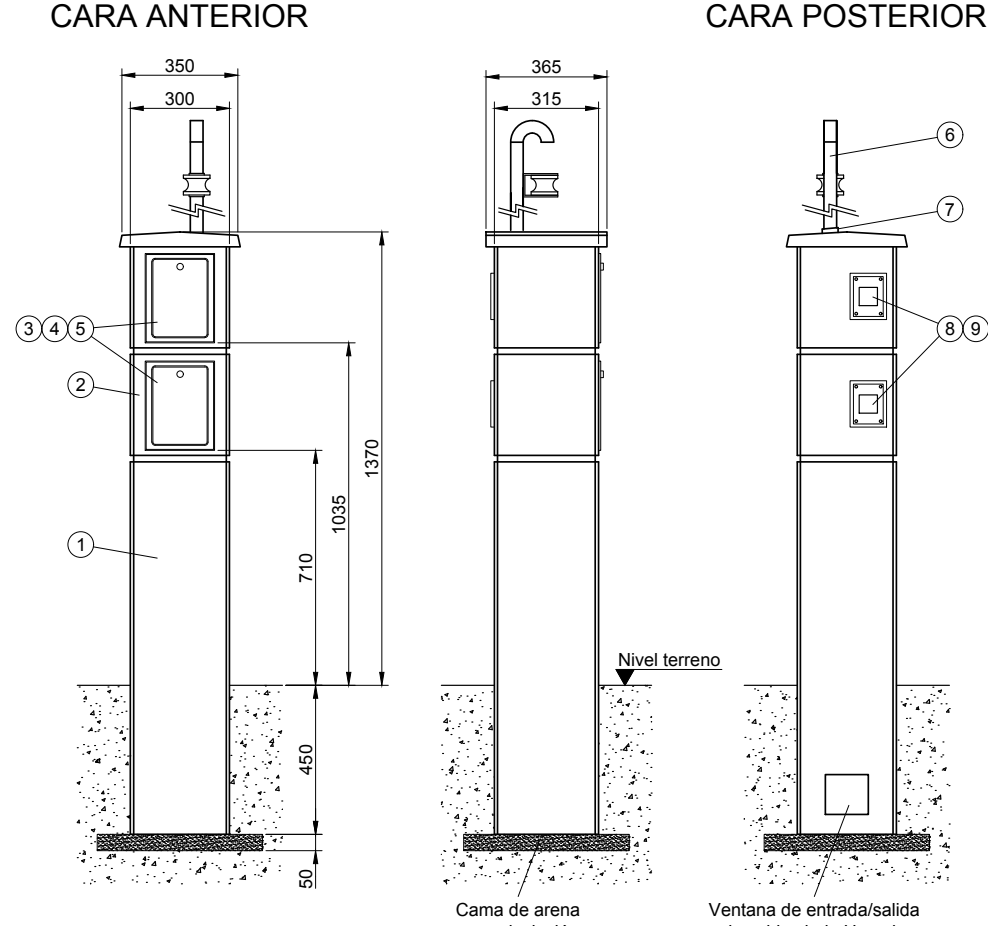

Plano PAM2U (Versión 28/01/19)

Pilar Hormigón Acometida Aérea Monofásica (2 Usuarios)

Solución premoldeada para 2 suministros monofásicos independientes con acometida aérea común y compartimentos individuales de medición y corte.

Características Constructivas:

• Dimensiones: 350 mm ancho x 365 mm profundidad
• Altura libre: 1370 mm | Alturas medidores: 710 y 1035 mm
• Capacidad: 2 medidores monofásicos independientes
• Empotramiento: 450 mm con salida de cables independiente

Ver Plano Consultar

PAT1U Acometida Aérea Trifásica

Ver Plano

Plano PAT1U (Versión 28/01/19)

Pilar Hormigón Acometida Aérea Trifásica (1 Usuario)

Estructura premoldeada reforzada para suministros trifásicos comerciales o residenciales de alta demanda con acometida aérea de 4 conductores.

Características Constructivas:

• Dimensiones: 350 mm ancho x 365 mm profundidad
• Altura libre: 1370 mm | Altura de medición: 930 mm
• Empotramiento: 450 mm sobre lecho de arena nivelado
• Caño de acometida aérea de gran sección con pipeta

Ver Plano Consultar

PST1U Acometida Subterránea Trifásica

Ver Plano

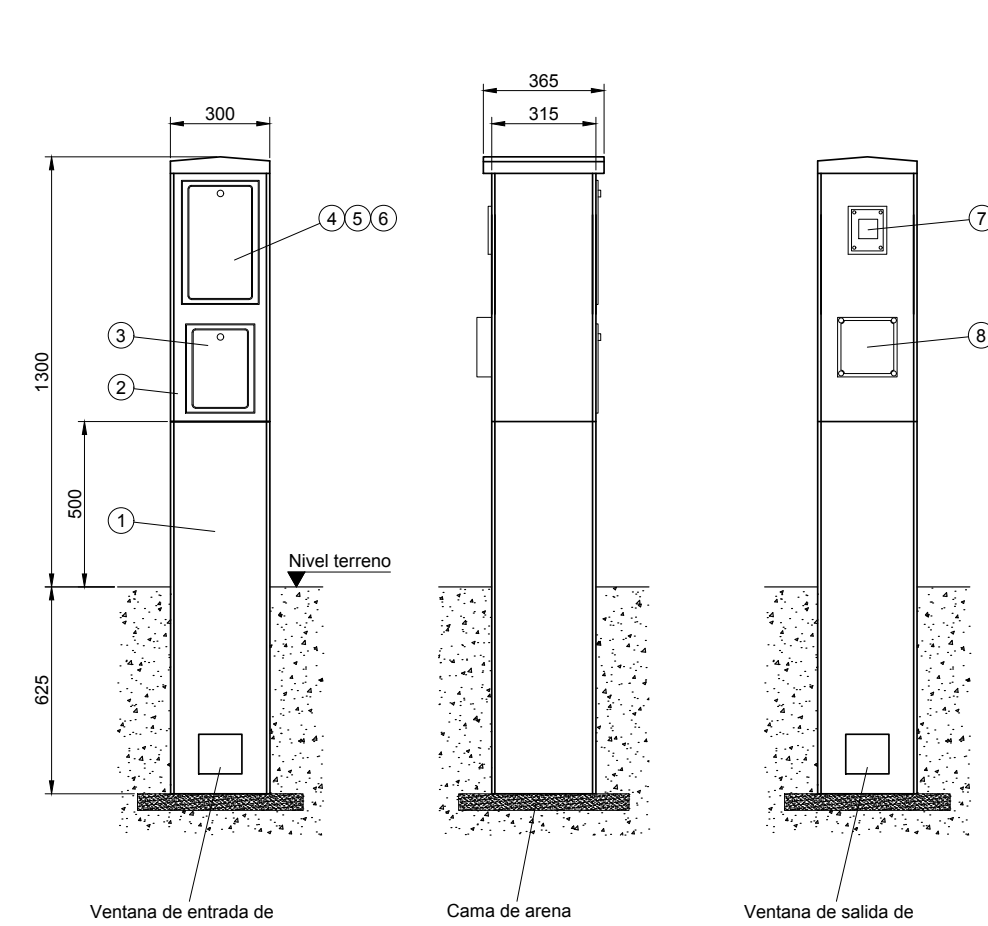

Plano PST1U (Versión 29/01/19)

Pilar Hormigón Acometida Subterránea Trifásica (1 Usuario)

Pilar premoldeado de hormigón armado para acometida subterránea con caja de toma de 60A integrada y compartimento de medición trifásica con accesos independientes.

Características Constructivas:

• Dimensiones: 300 mm frente x 365 mm profundidad
• Altura sobre nivel terreno: 1300 mm | Enterramiento: 625 mm
• Caja de toma 60A seccionable con fusibles incorporada
• Alojamiento para medidor trifásico y acometida subterránea

Ver Plano Consultar

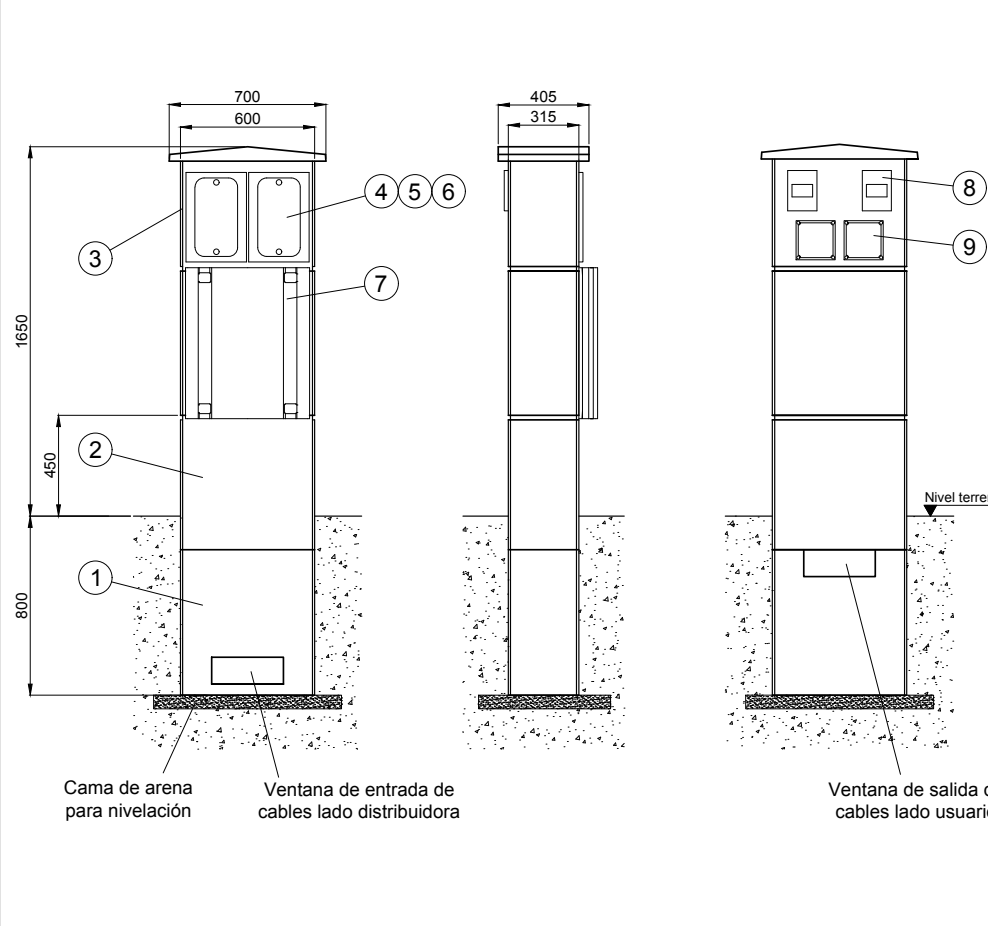

PST2U Acometida Subterránea Trifásica Doble

Ver Plano

Plano PST2U (Versión 26/01/17)

Pilar Hormigón Acometida Subterránea Trifásica (2 Usuarios)

Conjunto premoldeado modular de doble ancho (700 mm) con envolvente interior para barras colectoras y protecciones para 2 suministros trifásicos subterráneos.

Características Constructivas:

• Dimensiones: 700 mm frente x 405 mm profundidad
• Altura sobre terreno: 1650 mm | Enterramiento: 800 mm
• Base y ducto de acometida para cables subterráneos
• 2 Cajas para medidor trifásico montadas en paralelo

Ver Plano Consultar

PST2U-CT Acometida con Caja Técnica Inferior

Ver Plano

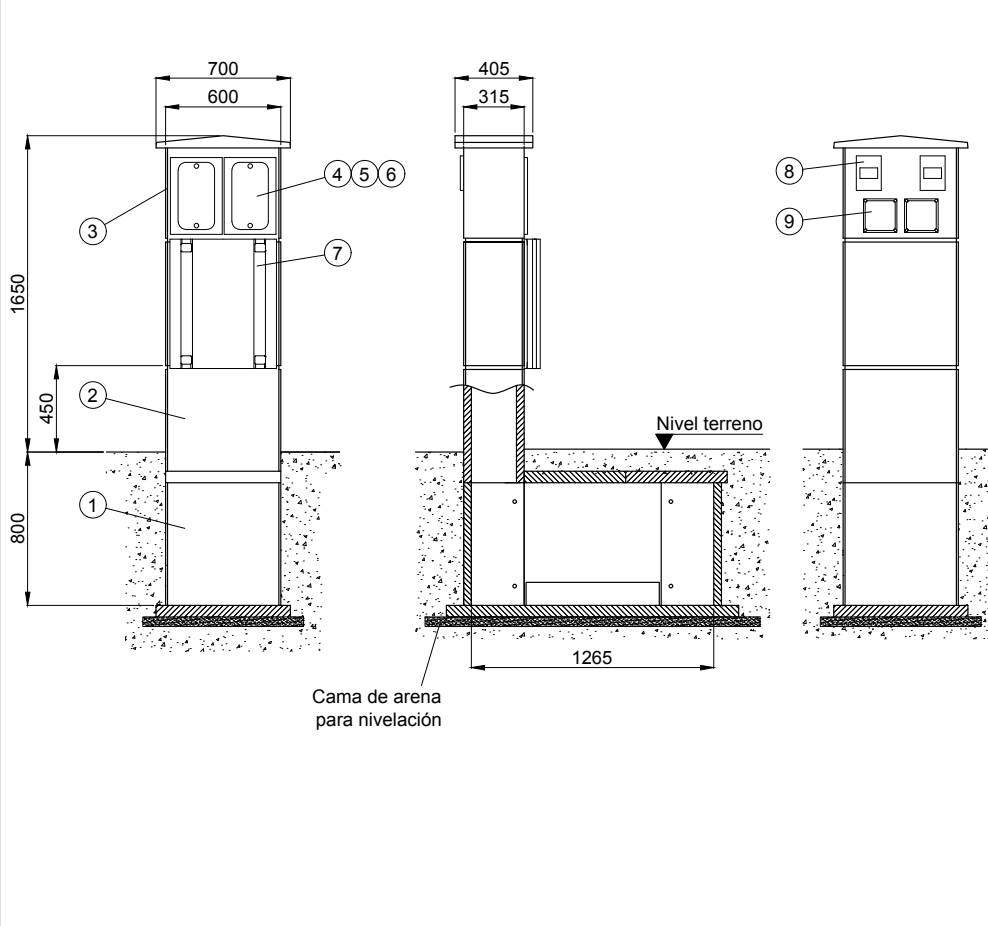

Plano PST2U-CT (Versión 22/02/18)

Pilar Trifásico Subterráneo 2 Usuarios con Caja Técnica

Variante de gran capacidad de hormigón premoldeado con caja técnica inferior extendida de 1265 mm para derivaciones complejas y acometidas de potencia en urbanizaciones.

Características Constructivas:

• Dimensiones torre: 700x405x1650 mm | Base técnica: 1265 mm
• Enterramiento total: 800 mm sobre lecho de arena nivelado
• Caja técnica espaciosa para radio de curvatura de conductores
• Capacidad para 2 suministros trifásicos simultáneos

Ver Plano Consultar

PST2U-1 Acometida Subterránea Compacta

Ver Plano

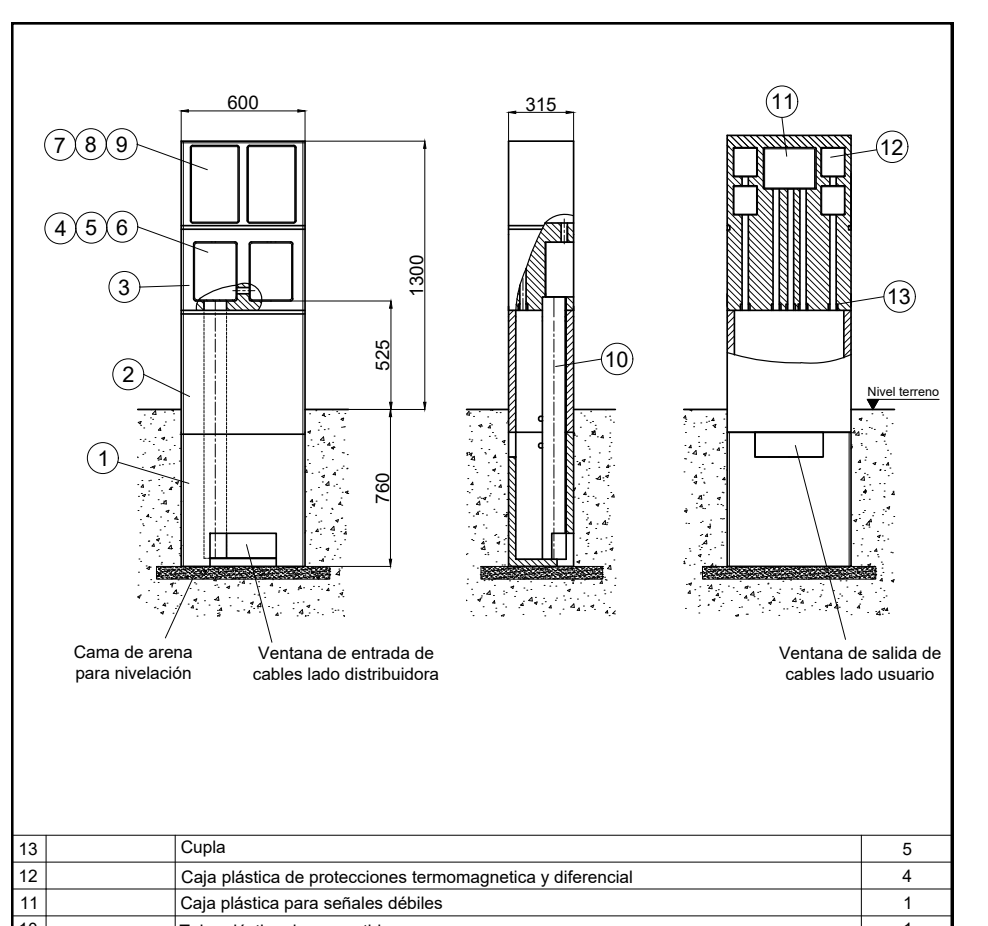

Plano PST2U-1 (Diseño 30/03/22)

Pilar Hormigón Subterráneo Trifásico 2 Usuarios (PST2U-1)

Diseño premoldeado compacto optimizado de 600 mm de frente con 2 cajas toma, 6 bases portafusibles NH-00 integradas, bornera de neutro y 4 cajas de protecciones.

Características Constructivas:

• Dimensiones: 600 mm frente x 315 mm fondo x 1300 mm altura libre
• Enterramiento: 760 mm con base y ducto de acometida
• 2 Cajas toma con 6 Bases NH-00 incorporadas
• 2 Borneras de neutro y tubos de acometida plásticos

Ver Plano Consultar

CBP-DIST Gabinete de Distribución

Ver Plano

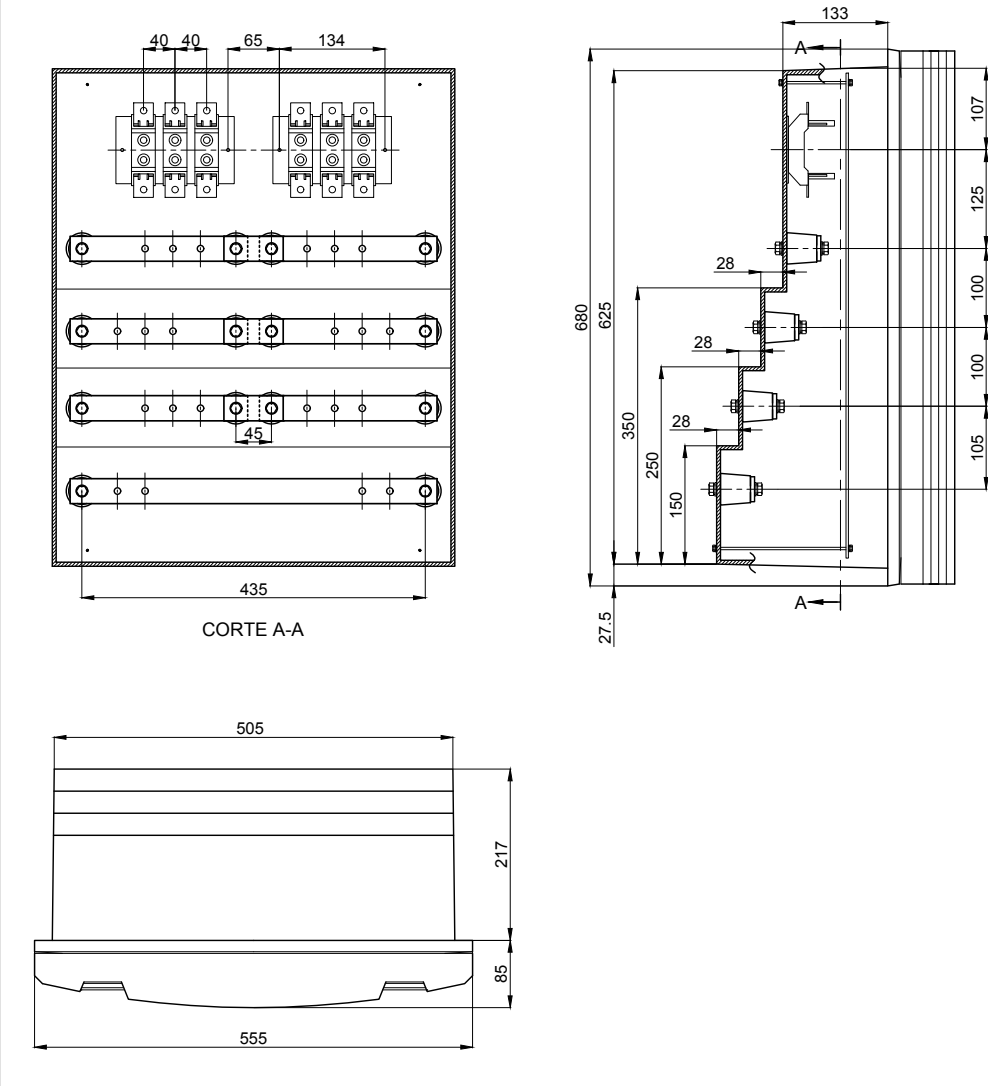

Plano Caja Barras (Versión 08/11/16)

Caja Plástica para Barras y Protecciones Distribuidora

Caja técnica en material plástico de 4 mm de espesor mínimo, equipada con juego de barras colectoras de cobre o aluminio (30x5 mm) y aisladores escalonados.

Características Constructivas:

• Dimensiones: 555 mm ancho x 680 mm alto x 217 mm fondo
• Material plástico autoextinguible de alto impacto
• Barras colectoras de Cu / Al de 30 x 5 mm normalizadas
• Aisladores escalonados de alta rigidez dieléctrica

Ver Plano Consultar

CSF-160 Seccionamiento y Protección

Ver Plano

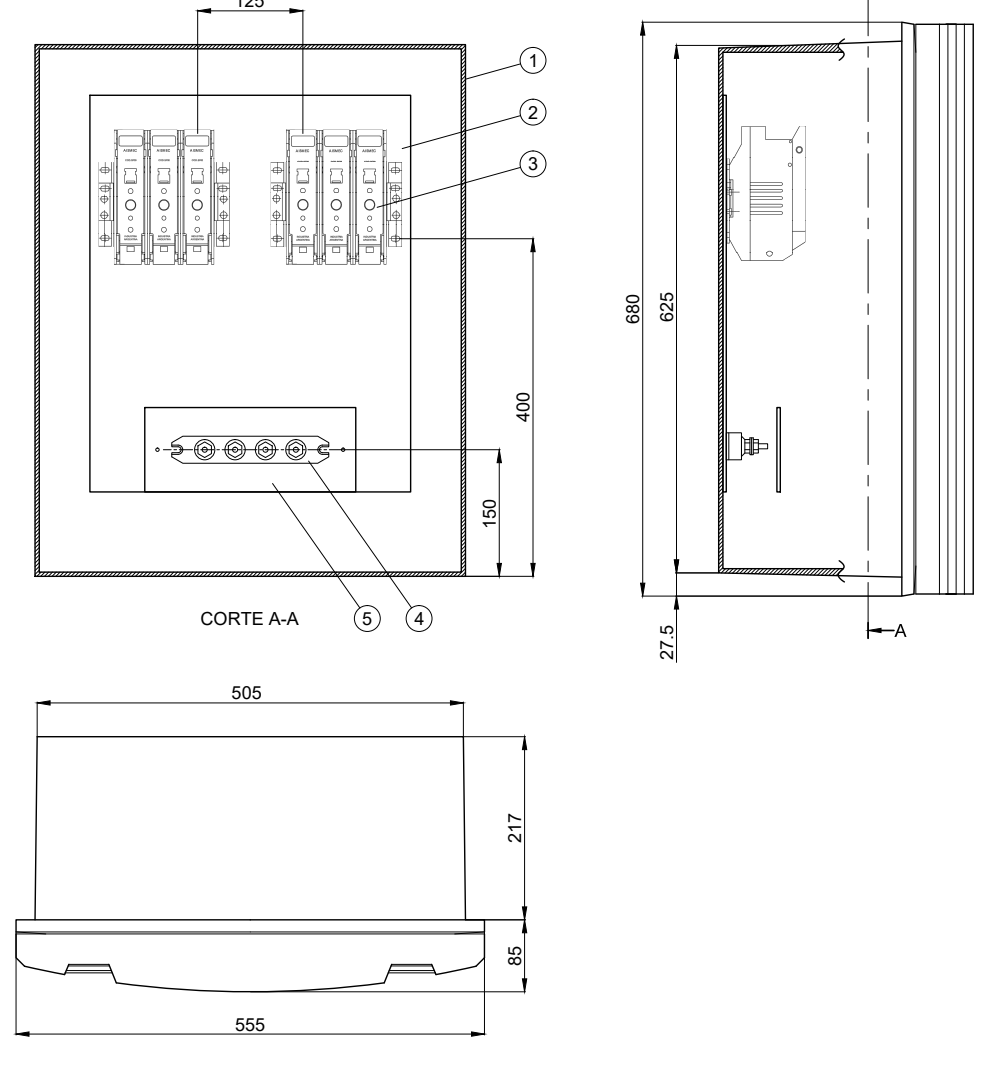

Plano Seccionadores (Versión 10/11/20)

Caja Plástica con Seccionadores Fusible y Bornera

Gabinete técnico equipado con 2 seccionadores fusible en carga de 160 A y bornera de interconexión de 100 A montados sobre placa metálica con pantalla protectora.

Características Constructivas:

• Dimensiones: 555 mm ancho x 680 mm alto x 217 mm fondo
• 2 Seccionadores fusible bajo carga de 160 A
• Bornera de conexión tipo T4-100 para hasta 100 A
• Pantalla frontal transparente contra contactos accidentales

Ver Plano Consultar

SET-630 Subestación Monolítica MT/BT

Ver Plano

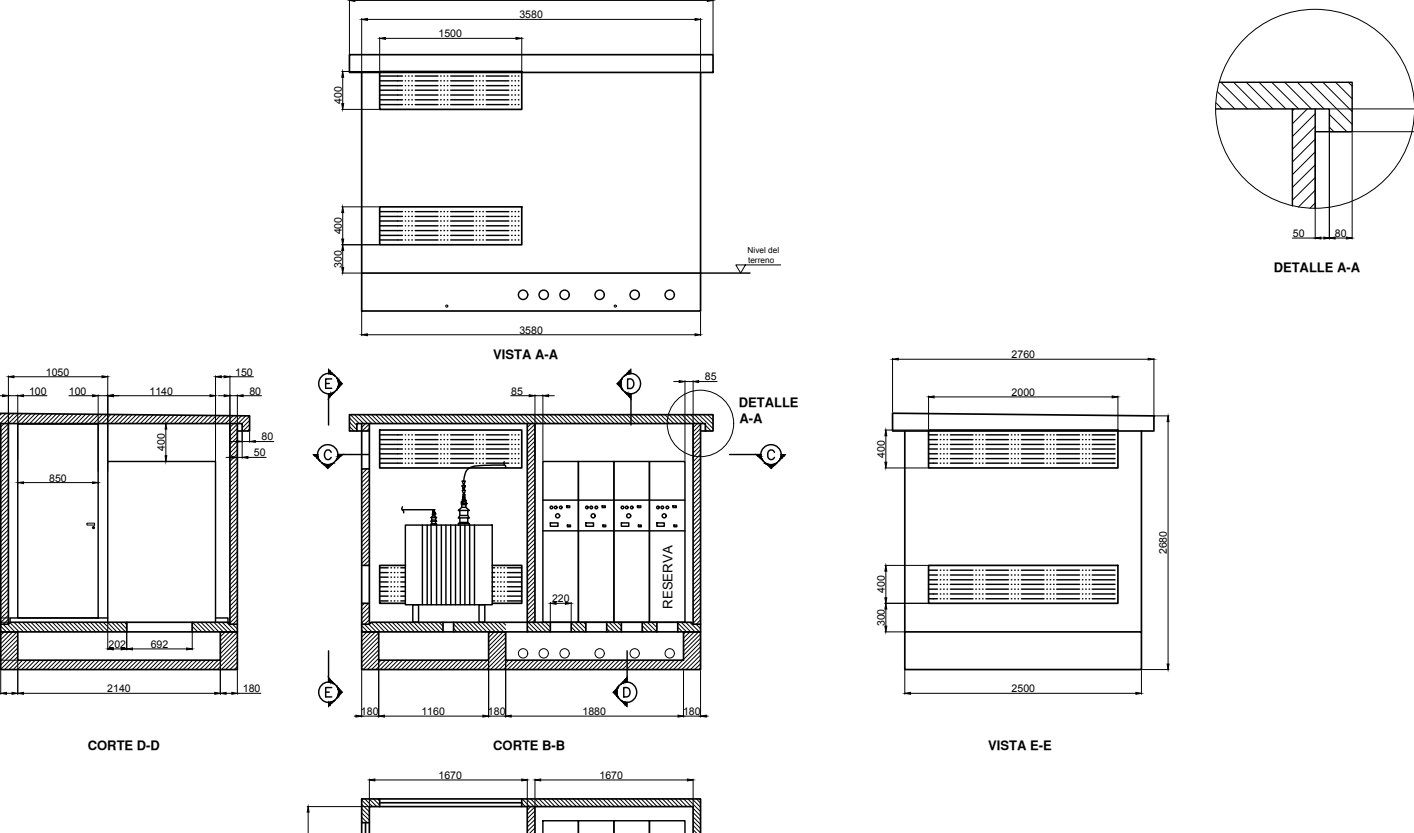

Plano Subestación a Nivel (Versión 20/02/16)

Subestación Transformadora a Nivel de hasta 630 kVA

Cabina prefabricada monolítica de hormigón armado de 80 mm de espesor para subestación transformadora MT/BT de hasta 630 kVA con recintos segregados.

Características Constructivas:

• Dimensiones exteriores: 3840 mm largo x 2760 mm ancho x 2680 mm alto
• Paredes y losa superior de hormigón armado de 80 mm
• Recintos independientes: Media Tensión, Trafo y Cuadro BT
• Ventilación natural reforzada mediante celosías tipo laberinto

Ver Plano Consultar
